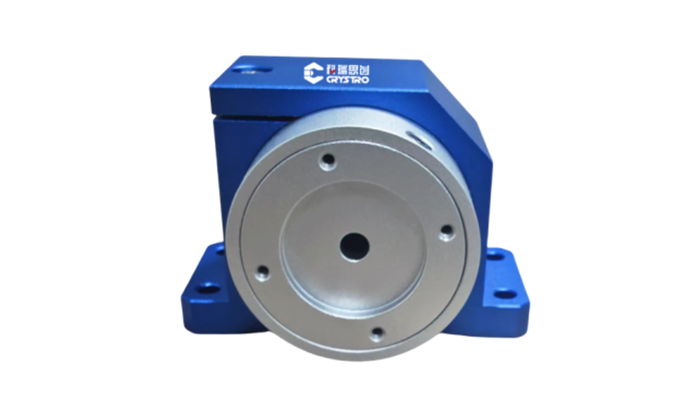

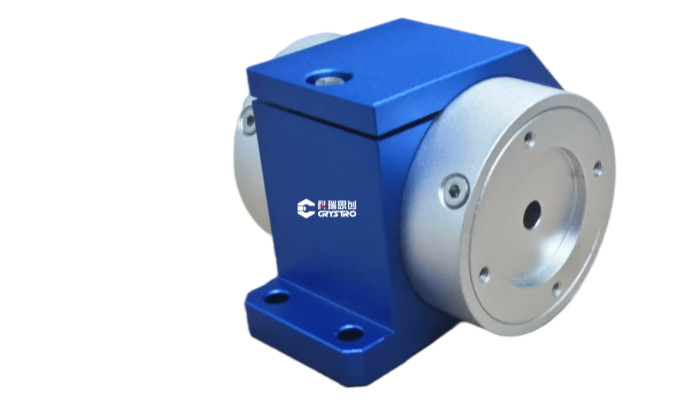

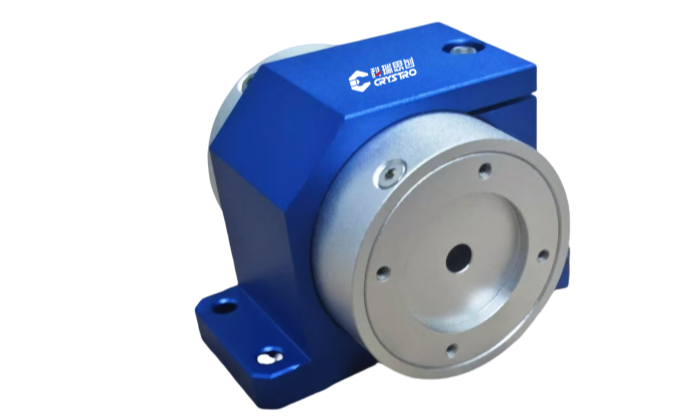

Faraday-Rotator

Der Faraday-Rotator basiert auf der Nichtreziprozität magnetooptischer Materialien, d. h. er kann die Polarisationsebenen des normal einfallenden Lichts und des umgekehrt einfallenden Lichts derselben Wellenlänge in dieselbe Richtung und denselben Winkel drehen, unabhängig von der Strahlausbreitung Richtung. Wenn ein Faraday-Rotator mit einer 45-Grad-Drehung der Polarisationsebene des einfallenden Strahls zwischen einem Paar orthogonal zueinander stehender Polarisatoren platziert wird, um einen optischen Isolator zu bilden, lässt er nur den vorwärts ausbreitenden Strahl durch das System passieren und blockiert den rückwärts ausbreitenden Strahl Strahl. Der Faraday-Rotator ist eine wichtige Komponente des optischen Isolators, der in verschiedenen Lasersystemen weit verbreitet ist, wie z. B. mehrstufigen Laserverstärkern, optischen parametrischen Oszillatoren, Ringlasern, Erbium-dotierten Faserverstärkern, Seed-Injektionslasern, optischen Schaltern, optischen Modulatoren usw bald.

Produktbeschreibung

Der Faraday-Rotator basiert auf der Nichtreziprozität magnetooptischer Materialien, d. h. er kann die Polarisationsebenen des normal einfallenden Lichts und des umgekehrt einfallenden Lichts derselben Wellenlänge in dieselbe Richtung und denselben Winkel drehen, unabhängig von der Strahlausbreitung Richtung. Wenn ein Faraday-Rotator mit einer 45-Grad-Drehung der Polarisationsebene des einfallenden Strahls zwischen einem Paar orthogonal zueinander stehender Polarisatoren platziert wird, um einen optischen Isolator zu bilden, lässt er nur den vorwärts ausbreitenden Strahl durch das System passieren und blockiert den rückwärts ausbreitenden Strahl Strahl.

Der Faraday-Rotator ist eine wichtige Komponente des optischen Isolators, der in verschiedenen Lasersystemen weit verbreitet ist, wie z. B. mehrstufigen Laserverstärkern, optischen parametrischen Oszillatoren, Ringlasern, Erbium-dotierten Faserverstärkern, Seed-Injektionslasern, optischen Schaltern, optischen Modulatoren usw bald.

Typische Anwendung:

Laserpräzisionsbearbeitung

Laser-Sensorsystem

Ultraschnelles Lasersystem

OCT-System

Lasererkennung



Materialeigenschaften

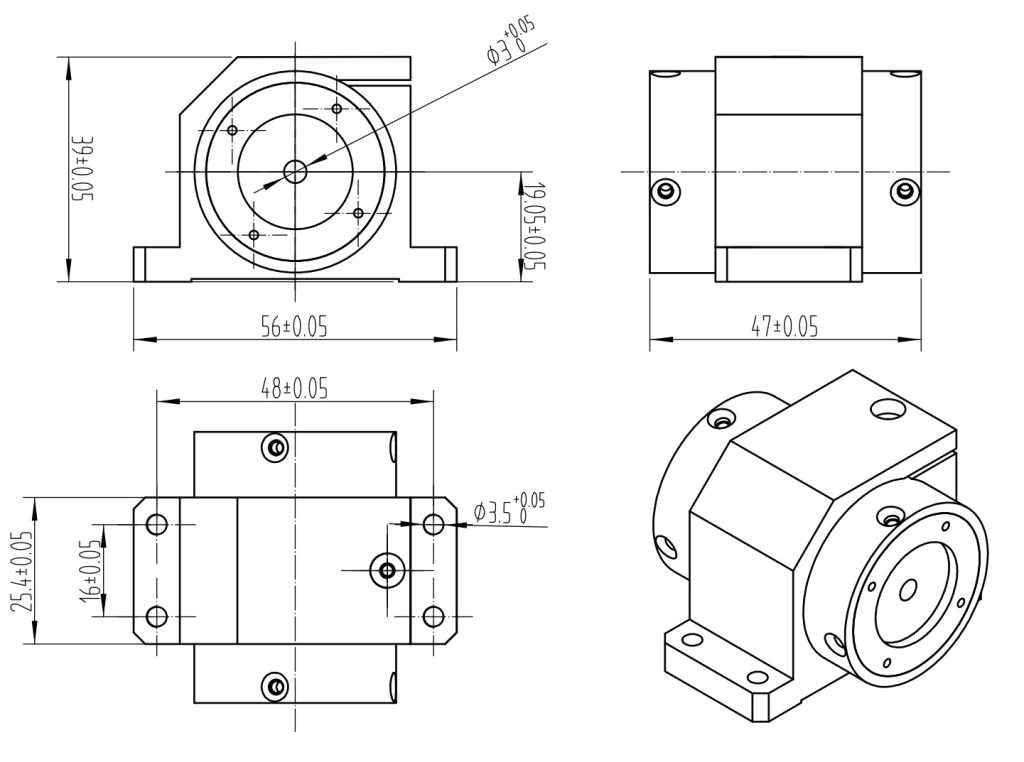

Referenzmaß:(Für andere Wellenlängen wenden Sie sich bitte an unseren Vertriebsmitarbeiter.)




Technische Parameter

ModellZentrale Wellenlänge(nm)Blende (mm)Spitzenisolation (dB)Übertragung %Schadensschwelle@10nsPolarisation
CI-3-405-HP-14053>30dB>85%3,5J/cm2PBS
CI-5-405-HP-14055>30dB>90%3,5J/cm2PBS
CI-3-532-HP-15323>30dB>90%3,5J/cm2PBS
CI-5-532-HP-15325>30dB>90%3,5J/cm2PBS
CI-3-633-HP-16333>30dB>90%3,5J/cm2PBS
CI-5-633-HP-16335>30dB>90%3,5J/cm2PBS
CI-3-780-HP-17803>30dB>90%3,5J/cm2PBS
CI-5-780-HP-17805>30dB>90%3,5J/cm2PBS
CI-3-850-HP-18503>30dB>90%3,5J/cm2PBS
CI-5-850-HP-18505>30dB>90%3,5J/cm2PBS
CI-3-920-HP-19203>30dB>90%3,5J/cm2PBS
CI-5-920-HP-19205>30dB>90%3,5J/cm2PBS
CI-3-980-HP-19803>30dB>90%3,5J/cm2PBS
CI-5-980-HP-19805>30dB>90%3,5J/cm2PBS
CI-3-1030-HP-110303>30dB>90%5J/cm2PBS
CI-5-1030-HP-110305>30dB>90%5J/cm2PBS
CI-8-1030-HP-110308>30dB>90%5J/cm2PBS
CI-10-1030-HP-1103010>30dB>90%5J/cm2PBS
CI-3-1064-HP-110643>30dB>90%5J/cm2PBS
CI-5-1064-HP-110645>30dB>90%5J/cm2PBS
CI-8-1064-HP-110648>30dB>90%5J/cm2PBS
CI-10-1064-HP-1106410>30dB>90%5J/cm2PBS
CI-12-1064-HP-1106412>30dB>90%5J/cm2PBS
CI-25-1064-HP-1106425>30dB>90%5J/cm2PBS
CI-40-1064-HP-1106440>30dB>90%5J/cm2PBS
Hinweis: 1. Die empfohlene Betriebstemperatur beträgt 10–30 °C. 2. Andere Wellenlängen verfügbar.
